一、概述
该装备按照制冷空调体系装配维修工国度职业标准，参照天下手艺大赛相干名目手艺标准设想，凸起“装配”、“调试”、“维修”、“设想”、“办理”等手艺手艺练习内容，以培育制冷与空调专业手艺人材为目标。
该装备在制冷专业讲授实训首要表现有三个方面的内容，别离是供暖装配与调试、冷水体系的利用设想、冷库体系毛病查排。针对比赛实训实操内容遏制了综合计划设想，凸起现实操纵练习，既重视体系装备的装配、调试和维修，又重视现实工程、利用设想与办理。同时该装备紧扣制冷装备装配与调试手艺大赛，既可作为比赛查核装备，也可用于制冷空调类专业讲授，和制冷空调行业手艺职员的培训与判定。
二、手艺参数
1、任务电源：单相三线 AC220V ±10% 50Hz
2、情况温度：－5℃—40℃
3、绝对湿度：≤85﹪ （25℃）
4、整机功耗：＜1.5KW
5、电源总开关带泄电掩护 IΔn≦30mA，时候≦0.1S
6、具备电压、电流唆使、供电唆使
三、设置装备摆设：

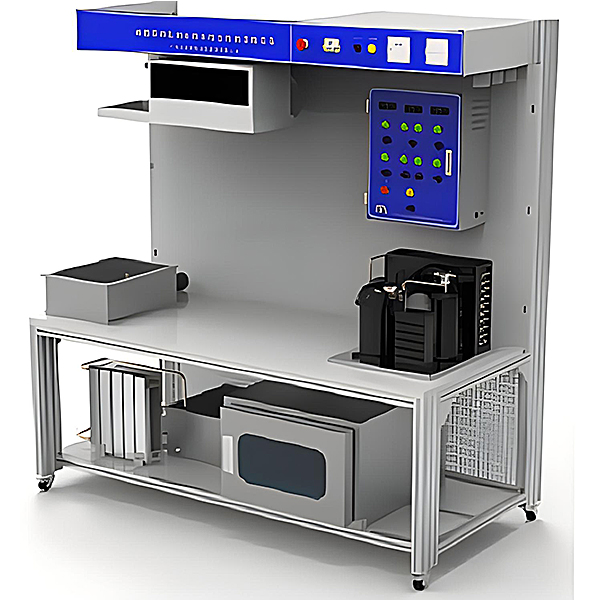

1、任务台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮构成的任务台。先生可在下面自在装配制冷元器件。接纳带刹车的万向轮，便利调剂装备的摆放地位。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：接纳优良不锈钢板做骨架，颠末机器加工成型，隔层接纳聚氨酯发泡料保温。装配光管式蒸发器。库门中间局部接纳三层发烧通明玻璃构建，既合适保温机能请求，又便利外部检查。顶部有 LED 灯，库体的周围接纳勾当毗连，便利调剂装备的摆放地位。75L 容积。尺寸：L400mm*W500mm*H200mm
3、冷水箱：接纳不锈钢加工而成。箱体周围包保温棉，防漏防锈，并在周边翻边构成圆弧过底防刮伤手的人道化设想。15L 容积。由冷水箱、支持管座、选手便宜的盘管、别的装配附件等构成，可遏制制冷剂和水遏制热互换。L400mm*W500mm*H200mm。
4、热水箱：接纳不锈钢加工而成，防漏防锈，并在周边翻边构成圆弧过底防刮伤手的人道化设想。20L 容积。由热水箱、支持管座、选手便宜的盘管、别的装配附件等构成，可遏制制冷剂和水遏制热互换。尺寸：L280mm*W170mm*H140mm。
5、暖气片：接纳市场上成熟品牌产物，低碳冷轧钢制作后喷涂。中间距 300mm， 5 片，4 分收支水口。风机盘管：接纳市场上成熟品牌产物，出风口尺寸：447*130mm，蒸发器尺寸：400*200*65mm 水量：319KG/H。
6、电源箱：该模块首要由电气节制箱体、泄电断路器、急停开关、旌旗灯号唆使灯、中间继电器、熔断器座、熔体、航空插座、尼龙防水讨论、电源 2.3 插头、电源 3 插头、别的装配附件等构成。
7、实训电控箱：该模块首要由电气节制箱体、温度显现区、仪表显现区、运转节制区、急停开关、常闭打仗组、二位旋钮开关 、常开打仗组、旌旗灯号唆使灯、熔断器座、熔体、尼龙防水讨论、电子温控器、立体锁、电源插头、别的装配附件等构成。设置的电路整洁、迷信标准。外部接线与接线图同一，并标识清晰线号。
配电箱与柜体及机组的连线，标识清晰，直观便利利用。 电箱可按照现实须要遏制装配牢固，矫捷适用。可开关门锁便利先生遏制装配及毛病检测等实操，便利拆装有益于模块化便利拆装。
8、制冷元器件：首要由冷凝机组，凹凸压开关，内均衡收缩阀，单向阀，电磁阀，枯燥过滤器，液视镜，曲轴箱压力调理阀及能量调理阀等构成完整的制冷元器件。
9、拆卸桌拆卸桌由桌身、东西柜、台面构成，用于电气及机器规划的拆卸平台。桌身接纳冷轧钢板折弯焊接而成，喷塑后组装毗连，拆卸桌预设电源插座扩大孔，按照用处可加装电源插座。全部拆卸桌可随意拆装，便利运输装配。东西柜接纳冷轧钢板折弯焊接而成，东西柜有多个抽屉，可蕴藏东西，安排于拆卸桌底部一侧。台面接纳25mm厚高密度中纤板外贴防火板,PVC截面封边，台面具备耐磨、耐热、耐污及易洁净等特色。尺寸：L1500mm×W700mm×H780mm。
10、单片机、plc可编程设想与节制假造仿真软件：
本软件基于unity3d开辟，内置尝试步骤、尝试指点书、电路图、组件列表、毗连线路、接通电源、电路图、场景重置、前往等按钮，在连线及代码准确后，能够经由过程启动/遏制、正向勾当、反向勾当按钮操纵三维机床模子勾当，在毗连线路状况下，三维机床模子可遏制减少/减少、平移。
1.继电器节制：浏览尝试指点书，并进入尝试，经由过程识读电路图，挑选组件列表中的继电器、热继电器、开关等元器件以拖拽的情势规划至电器柜中，限位器置于三维机床模子上，可挑选盖盖子，局部元器件称号可重定名，而后点击毗连线路按钮，将端子对端子遏制连线，将机床电路毗连胜利后，挑选接通电源，遏制操纵，若组件或线路毗连毛病将弹出提醒毛病框，可随时遏制场景重置。
2.plc节制：尝试同继电器节制，增添PLC节制功效，在连线实现后，经由过程PLC编码按钮，进入法式编写界面，编写正向与反向2条法式，共有12个梯形图标记，编写实现后，挑选提交遏制法式考证。考证胜利后，接通电源遏制操纵，组件、线路毗连、代码毛病将弹出提醒毛病框，可随时遏制场景重置。
3.单片机节制：尝试同继电器节制，增添单片机节制功效，在连线实现后，经由过程C编码按钮进入编程界面，输出准确的C说话代码，提交考证胜利后，接通电源遏制操纵，组件、线路毗连、代码毛病将弹出提醒毛病框，可随时遏制场景重置。
四、制冷体系
|
号码 |
头像框 |
一技之长规格参数 |
条数 |
|
1 |
尝试台 |
|
|
|
2 |
风冷冷凝器空气能机组 |
AE4456 |
1套 |
|
3 |
高压风机连接管 |
|
1套 |
|
4 |
冷清水箱 |
|
1套 |
|
5 |
冷热水箱 |
|
1套 |
|
6 |
汽化器 |
|
1套 |
|
7 |
要在冷藏室保存室冷藏柜 |
|
1套 |
|
8 |
电量调治阀 |
|
1套 |
|
9 |
采暖片 |
|
1套 |
|
10 |
电源线箱 |
|
1套 |
|
11 |
电器控制箱 |
|
1套 |
|
12 |
自吸泵 |
|
1套 |
|
13 |
直流高压重压表 |
HS-OG-3.8L |
1块 |
|
14 |
油田气压表 |
HS-OG-1.8L |
1块 |
|
15 |
死板净化器 |
DFS-025S |
4个 |
|
16 |
视液镜 |
SGS-1/4 |
9个 |
|
17 |
空调蒸发器器 |
|
8个 |
|
18 |
做收缩阀 |
TN2 |
4个 |
|
19 |
阀芯 |
0X# |
一个 |
|
20 |
级别零配件 |
|
许多 |
|
21 |
重压表 |
HS-OG-1.8L，含裝配之架,毗连孔状管 |
|
|
21 |
工具桌 |
|
1张 |
五、压缩机通用的东西
|
顺序号 |
微章 |
规格参数恳请 |
数额 |
|
1 |
焊枪 |
|
1套 |
|
2 |
蒸空泵 |
FY-1C-N |
1台 |
|
3 |
扩口器 |
CT-2000 |
1套 |
|
4 |
偏疼型扩孔器 |
VFT-808 |
1套 |
|
5 |
不锈钢弯管器 |
1/4"、3/8" |
各1把 |
|
6 |
维护双表 |
含四色加液管 |
1套 |
|
7 |
R134a冷暖空调剂 |
|
3kg |
|
8 |
e充电式手枪钻 |
|
1把 |
|
9 |
转研讨会 |
3mm |
个 |
|
10 |
内六角螺丝刀 |
5mm、8mm |
各1把 |
|
11 |
勾当扳手工具 |
250mm |
2把 |
|
12 |
十字螺钉刀 |
6*100 |
1把 |
|
13 |
米尺 |
3m |
1把 |
六、实训材料
|
项目编号 |
称谓 |
规模恳求 |
基层单位 |
种数 |
|
1 |
紫铜管 |
Ø/8″ |
米 |
10 |
|
2 |
T2紫铜管 |
Ø4″ |
米 |
8 |
|
3 |
保热管 |
3/8" |
根 |
2 |
|
4 |
自粘式保暖管 |
|
米 |
0.5 |
|
5 |
自粘式束线带最牢座 |
25*25 |
个 |
10 |
|
6 |
尼龙扎带 |
3*150 |
根 |
100 |
|
7 |
围绕纠结管 |
Φ12 |
米 |
2 |
|
8 |
普通电线（黄） |
0.5mm2， |
米 |
100 |
|
9 |
电缆线（纯白色） |
1mm2 |
米 |
100 |
|
10 |
电览（黄/绿多色） |
1mm2 |
米 |
10 |
|
11 |
等径扩口三通管件 |
3/8" |
个 |
3 |
|
12 |
等径扩口三通管件 |
1/4" |
个 |
3 |
|
13 |
铜纳子 |
1/4" |
个 |
10 |
|
14 |
铜纳子 |
3/8" |
个 |
10 |
|
15 |
转专题讨论 |
外1/4*3/8外探讨 |
个 |
10 |
|
16 |
R型不锈塑料管夹 |
Ø6 |
个 |
10 |
|
17 |
自攻丝 |
M4*20 |
个 |
30 |
|
18 |
螺母平垫 |
Φ4 |
个 |
20 |
八、全变频风冷冷水热泵机组
1、任务台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮构成的任务台。先生可在下面自在装配制冷元器件。接纳带刹车的万向轮，便利调剂装备的摆放地位。尺寸：L1300mm*W715mm *H1840mm
2、室外机：
形状尺寸mm：995*360*882、品质：123kg
制冷剂：R410A
制冷量：6.0KW、制热量：6.7KW
3、室内机： 4CC3S
形状尺寸mm：900*450*200
额外供冷量KW/H：4.1（全热）、3.0（显热）
额外供热量KW/H：6.8/4.18
额外风量m³/h：680、输出功率W：54
3、全变频风冷冷水热泵机组清单
|
序号顺序 |
光环 |
标准表单提交 |
基层单位 |
流通量 |
|
1 |
形材桌 |
Ø/8″ |
米 |
10 |
|
2 |
露天机 |
Ø4″ |
米 |
8 |
|
3 |
厂区室内机 |
|
|
|
|
4 |
智力吃妻上瘾器 |
|
|
|
|
5 |
隔热管 |
3/8" |
根 |
2 |
|
6 |
扎线带 |
3*150 |
根 |
100 |
